Назначение
Предназначена для соединения алюминиевых и медных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Устанавливается в земле, воде и на открытом воздухе.
Конструкция

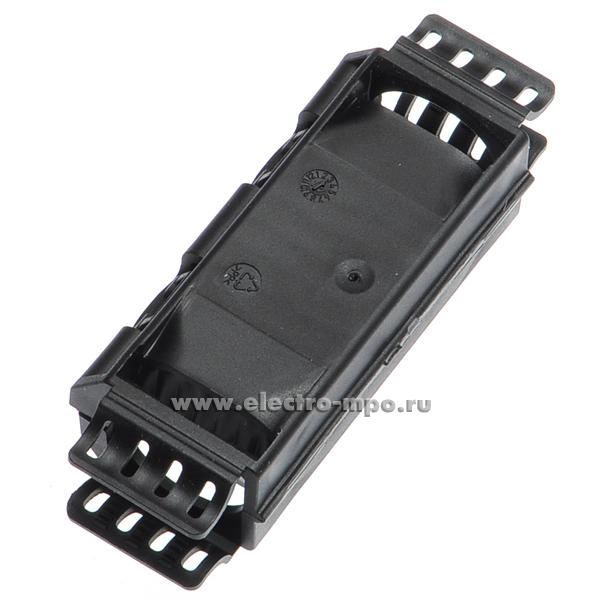

Кабельные жилы соединяются между собой с помощью механических соединителей (комплект поставки см. табл.). Место соединения укладывается в корпус и слегка вдавливается в гель. Корпус муфты закрывается защёлкой и скрепляется пластмассовыми ремешками, предотвращающими случайное открывание корпуса.

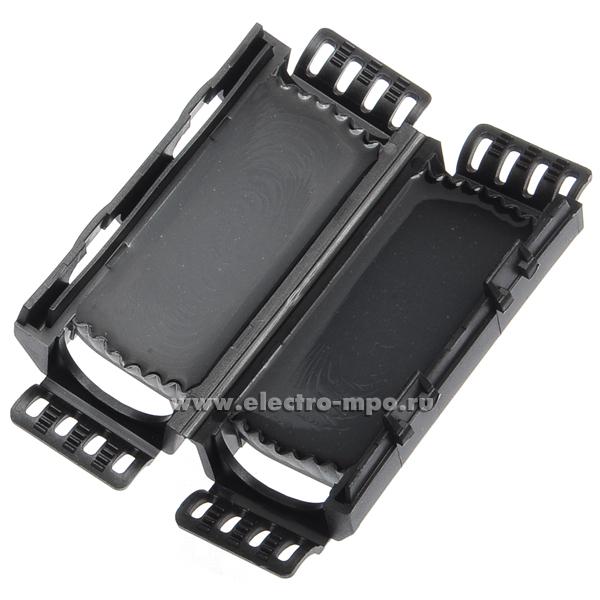

Гелевый наполнитель
Наполнитель предназначен для защиты места соединения от влаги. Заполняя корпус муфты, вытесняет влагу. Обладает изолирующими и гидрофобными свойствами. Имеет высокую эластичность, отличные диэлектрические характеристики и стойкость к старению. Материал: силикон. Рабочая температура: от -40 °C до +90 °С.
Изготовитель: «Raychem» Германия.
Марка Сечение
жил кабеля, мм 2 Число
жил кабеля, шт. Рабочее напряжение, кВ Наличие соединителей Примечание № по п/л
RAYGEL-PLUS-0/RayGel-12 10,0-50,0 1 1,0 нет под заказ М4504
